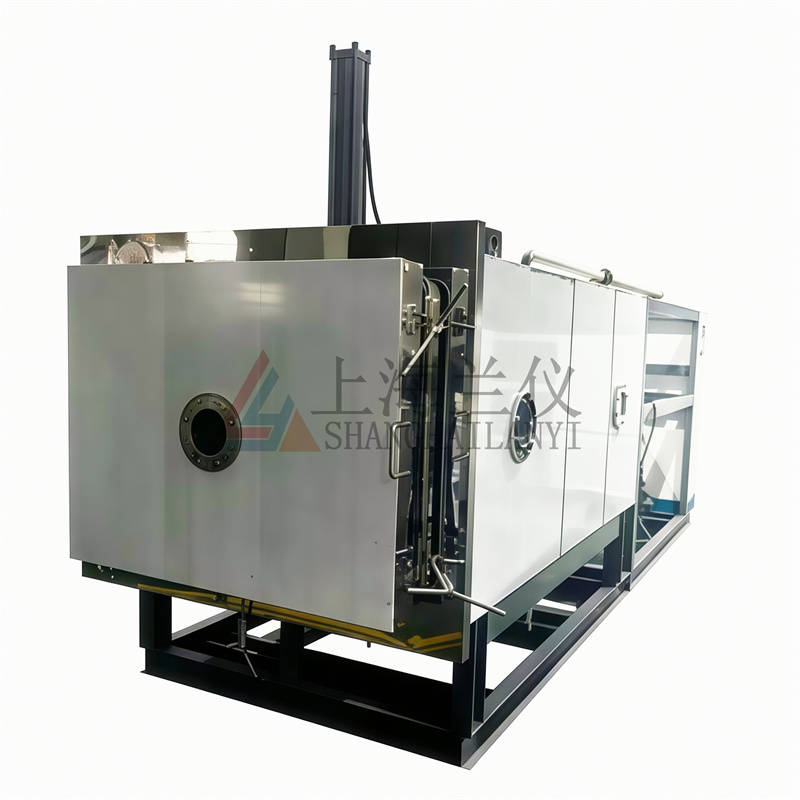

LYO-10（SIP.CIP） | ||||
结构标准 | 技 术 参 数 | 备 注 | ||
基础设施 | ||||
总有效面积 | 9.72m2 | |||
最大捕水量 | （约）200kg/批 | |||
功耗（50Hz/380V） | （约）59kw | |||
Ф22mm西林瓶 | （约）22000支 | |||
Ф16mm西林瓶 | （约）41700支 | |||
冷却水（≤25℃） | （约）20T/h | |||
整机 长×宽×高 | （约）5500×2010×3580 mm | 以最终设计为准 | ||
整机结构 | 一体式 | |||
重量 | （约）8600kg | |||
箱体 | ||||
箱体材料 | AISI316L | |||
门锁方式 | 自动插销门锁 | |||
★ | 箱门开门方位（面对箱门时） | 右开门 | 可根据客户实际使用需求设计 | |
★ | 前箱后箱观察窗（面对箱门时） | 右侧（带视镜、照明） | ||
箱门材料 | AISI316L | |||
箱门观察窗 | 有 | |||
箱体外装饰 | AISI304 | |||
箱体及门的粗糙度 | Ra≤0.4μm | |||
箱体几何形状 | 长方体 | |||
箱体设计绝对压力 | 0.25Mpa | |||
箱体设计温度 | 128℃ | |||
保温材料 | 硅酸铝隔离,蒸汽绝热层加泡沫聚合物 | |||
开启角度 | ≥110度 | |||
密封 | 箱门口使用T型截面橡胶紧密贴合，确保真空密封。 | |||
板层 | ||||
板层材料 | AISI316L | |||
表面粗糙度 | Ra≤0.4μm | |||
板层数目(块) | 9+1 | |||
板层间距 | 100mm | |||
板层尺寸(L*W*H) | 1200×900×20 mm | |||
板层降温参数(空载) | +20℃～-40℃≤60min | |||
板层最低温度 | -55℃ | |||
板层最高温度 | +80℃ | |||
板层加热 | 15kw(380V/50Hz) | |||
板层温差 | ±1℃ | 平衡后 | ||
板层平整度 | ±0.5mm/m | |||
防护 | 板层与金属软管和流体分流器以固定方式安装，确保板层在长期运动中不漏油且容易清洗，板层的后端设有防护条，以防止托盘超出搁板接触面； | |||
冷凝器 | ||||
冷凝器材料 | AISI316L | |||
冷凝器形状 | 长方体 | |||
盘管材料 | AISI316L | |||
内表面粗糙度 | Ra≤0.5μm | |||
冷凝器设计绝对压力 | 0.25 MPa | |||
冷凝器设计温度 | 128℃ | |||
冷凝器降温参数(空载) | +20℃～-40℃≤30min | |||
冷凝器最低温度 | -75℃ | |||
化霜方式 | 雾状喷淋或蒸汽化霜 | |||
温度探头 | Pt-100 | |||
保温 | 硅酸铝隔离,蒸汽绝热层加泡沫聚合物 | |||
外装饰 | AISI304 | |||
制冷机组 | ||||
压缩机型号及数量 | “比泽尔”BITZER S6H-20.2Y×2台 | |||
制冷剂 | R404A | |||
油分离器 | 美国 ALCO | |||
回气过滤器 | 外壳SANRONG，滤芯ALCO | 双芯 | ||
油压差控制器 | 丹麦 DANFOSS | |||
油平面视镜 | 丹麦 DANFOSS | |||
防止吸入压力过高的自动保护装置 | 丹麦 DANFOSS | |||
停机后的制冷剂自动收液装置 | 丹麦 DANFOSS | |||
气液分离器 | SANHUA | |||
除酸干燥过滤器 | 外壳SANRONG，滤芯ALCO | |||
顶盖阀 | 意大利 CASTEL | |||
压力表 | 瑞士 REFCO | |||
高压保护继电器 低压控制继电器 | 丹麦 DANFOSS | |||
安全阀 | 意大利 CASTEL | |||
膨胀阀 | 丹麦 Danfoss | |||
电磁阀 | 丹麦 Danfoss | |||
低压避震管 | 美国YORK PA | |||
高压避震管 | 航天“晨光” | |||
真空系统 | ||||
真空泵型号及数量 | 英国“爱德华”EDWARDS E2M80×2台 | |||
箱阱阀 | DN-400mm | 高真空液压蘑菇阀 | ||
泵阱阀 | DN-65mm | 基斯顿 EYSTONE | ||
极限真空度 | ≤1Pa | |||
系统漏率 | ≤5×10-3m3·Pa/sec | |||
抽气速率 | 从大气压抽至10Pa≤30 min | |||
流体循环系统 | ||||
管道材料 | AISI304不锈钢无缝钢管 | |||
循环泵 | 德国“威乐”WILO TOP-SD65/13×1台 | |||
循环流体采用 | 低粘度硅油 | |||
热交换器 | 阿法拉伐“ALFALAVAL”×2台 | |||
加热速率 | 1℃/min | |||
测温头（进口/出口） | Pt-100 | |||
液压压塞系统 | ||||
操作方式 | 液压 | |||
缸体位置 | 顶部 | |||
液压泵站 | 上海申威（双组） | |||
防液压油泄漏装置 | 液压杆保护波纹套 | 带在位检测 | ||
蒸汽消毒系统（SIP） | ||||
消毒方式 | 121℃纯蒸汽直接消毒 | |||
冷却方式 | 采用夹套水冷却 | |||
冷却速度 | 100℃～常温 <2h | |||
蒸汽进口总阀 | 隔膜阀 | |||
前箱后箱蒸汽进口阀 | 隔膜阀 | |||
前箱后箱蒸汽出口阀 | 球阀 | |||
消毒期间绝对压力 | 2.3bar/121℃ | |||
在位清洗系统（CIP） | ||||
清洗形式 | 喷淋 | |||
水环泵 | 德国SPECK水环式真空泵×1台 | |||
控制系统 | ||||
控制形式 | LYO-6000型 | |||
系统组成 | PLC+PC机+触摸屏（应急手动） | |||
PLC | 德国西门子 | |||
PC机 | DELL | |||
触摸屏 | 西门子 | |||
中间继电器 | 施耐德 | |||
交流接触器 | 施耐德 | |||
电机启动器 | 施耐德 | |||
总电源开关 | 施耐德 | |||
保护功能 | ||||
水压力报警 | ||||
油压差保护 | ||||
高压力保护 | ||||
电子热保护 | ||||
自动收液功能 | ||||
板冷冷凝压力保护 | ||||
真空报警 | ||||
超温报警 | ||||
循环压力报警 | ||||
*以上参数供参考，具体以实物为准*
